GWQH-601 SF6气体回收装置
GWQH-601 SF6气体回收装置
点击这里给我发消息
GWQH-601 SF6气体回收装置

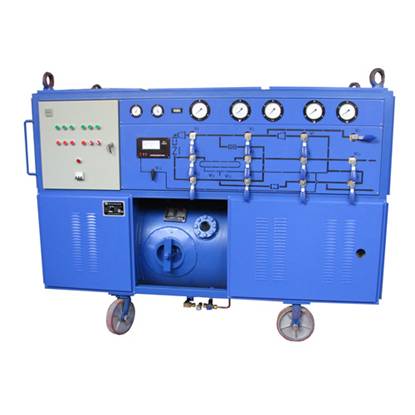

GWQH-601 SF6气体回收装置是按照DL/T662-1999《六氟化硫充气及回收装置》标准生产的,由SF6压缩机、真空泵、真空系统有防回油装置, 冷凝系统、储液罐、净化系统内置可再生干燥过滤器、尘埃过滤器、球型阀门、真空计以及电气控制,压力探测,温度计及报警装置的控制和仪表盘等辅助设施等组成。
适用于SF6电器,GIS组合电器SF6气体绝缘电器设备的制造厂,使用运行科研等部门。


SF6气体回收装置、SF6气体回收及抽真空装置、气体回收装置


1.对装置本机和SF6开关及GIS抽真空及真空测量
2.对液化罐抽真空及真空测量
3.对装置本身抽真空及真空测量
4.对SF6开关充气
5.对电器设备中的SF6气体进行回收包括水份处理、油份处理
6.对回收和回充的SF6气体进行干燥、净化处理
7.对SF6电器中的SF6气体进行回收、液化储存及残压测定
8.可容纳200升容积的贮液罐,在设备本体内。
9.对SF6气体进行压缩液态贮存。
10.该装置为移动式。



型    式 冷冻液化,风冷,手推移动式
工作环境温度 -10℃~40℃
回收 初压力(Mpa) 0.8
终压力(Mpa) ≤0.05
1m3容积所需时间(h/m3) ≤1
充气 初压力(Pa) ≤133
终压力(Mpa) 0.7
1m3容积所需时间(h/m3 ) ≤0.3
抽真空从0.1MPa至133Pa需时间 (h/m3 ) ≤0.45
极 限 真 空 (Pa) ≤10
年  泄  漏  率 ≤1%
回收后SF6
气体纯度
水分(PPM/V) ≤60
油分(PPM/W) ≤5
尘埃(um) ≤1
贮存方式 气液态
压力(MPa) 2.5
容积(L) 200
贮液量(kg) 200
液化方式 冷冻液化
汽化方式 电加热
干燥过滤器再生方式 真空加热活化再生
电源 三相五线  3Φ 380V有零线
总功率(kW) 11
噪声dB(A) ≤75
外形尺寸(mm) 1770mm×1060mm×1900mm
设备自重(kg) ≤980KG


主要配置

1.SF6压缩机要求:CA-0300封闭压缩机(美国EMERSON公司COPELAND产品)
(1)理论排气量:15m3/h
(2)最大排气压力:2.5Mpa
(3)最小吸气压力:50Kpa
(4)最大吸气压力:0.35~0.8 Mpa
(5)功率:2.2KW
(6)电源:380V  50HZ
2.真空泵采用:双级旋片式真空泵(日本ULVAC  VDN401)
(1)真空泵采用风冷式可长期运行
(2)抽真空速率12L/s
(3) 极限真空度0.06pa
(4) 功率1.5KW
3. SF6制冷机组的要求:ANKANG主机2.32KW
4. 过滤系统(净化系统):采用美国Hankison原理,过滤器双级过滤,真空活化自再生处理)
5. 接头:M27*1.5mm
6. 安全阀:
7. 阀门: DN15—13.5MPa
8. 贮液罐:200L,最高压力3.8Mpa
9. 压力表:
10. 液化器:
11. 油气分离器:
12. 再生干燥过滤器:
13. 高压软管  5米二根
14. 气瓶接口一个
15. 最小长度为10m的动力电缆(三相)
组成部件优点
(1)设计先进,功能齐全,结构合理,操作简洁明了。
(2)压缩系统:采用SF6专用封闭压缩机,无泄漏。
(3)抽真空系统采用日本双级旋片式真空泵,在系统中设有自动防止返回油装置。
(4)净化系统采用美国Hankison原理过滤器,过滤器采用电加热及内装高效吸附剂,净化效果更显著(无需频繁更换吸附剂)。
(5)装置电气系统三相电源自动确认、断相自动保护。
(6)装置控制系统采用最新技术的SF6专用阀门
(7)贮存系统按用户要求配置200L贮液罐。
(8)设备采用移动式。

特别提示:
(冬季由于真空泵油在低温下有凝结,所以真空泵在开机后一段时间内会由于干摩擦声音会很响,油温正常后声音会趋于正常。)

<
