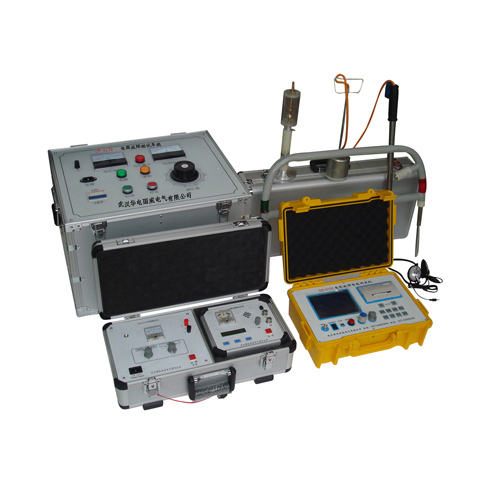

GW-2136电缆故障测试系统
GW-2136电缆故障测试系统

GW-2136电缆故障测试系统

电缆故障智能测试仪
是我司开发的一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。


电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪、电缆故障测试系统


1.  电缆故障智能测试仪(GW2133);
2.  电缆寻迹及故障定位仪(GW2132);
3.  直流高压发生装置(GW2131):
4.  高压设备:放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。


GW-2133型电缆故障智能测试仪
GW-2133型电缆故障智能测试仪是一套综合性的电缆故障探测设备。可用于测试各种市话电缆、高频通信电缆及金属架空电缆上发生的开路(断线)、短路、接触不良等各种电缆故障。同时也可以对电力电缆的高阻闪络、高低阻性的接地和电力电缆的断线、接触不良等故障位置进行遥测。
该仪器采用多种探测方式,应用当代最先进的电子技术成果。采用计算机技术及微电子技术,具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。
可测电缆故障的种类
开路、短路、接地故障以及高阻泄漏性故障和高阻闪络性故障。特点适用测试各种型号、不同等级电压的通信电缆和电力电缆。
1.             功能齐全,测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测,可测试电缆的各种故障,对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪,可准确测定故障点的位置
2.  测试精度高。仪器采用高速数据采样技术,读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有菜单显示操作功能,无需对操作人员作专门的训练。
3.  具有波开及参数存储、调出功能。采用非易失性器件,关机后波形、数据不易失。
4.  具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比,有利于对故障的进一步判断。
5.  具有波形扩展比例功能。改变波形比例,可扩展波形进行精确测试。
6.  控制测量光标,可自动沿线搜索,并在故障波形的拐点处自动停下。
7.  可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。
8.  具有打印功能。将测试的结果打印存档。
1.  最远测试距离: 32km
2.  探测盲区: 1m
3.  读数分辨率: 1m
4.  功   耗: 5VA
5.  体   积: 325×165×225(mm)
6.  重   量: 4Kg

GW-2132型电缆寻迹及故障定位仪
它是由GW2132F型发射机和GW2132J型接收机及感应式探头、电位差式探测架等组成。仪器采用电磁感应方法对光缆、电缆进行路由寻迹及埋深测试,采用电位差方法对光缆、电缆进行故障定位测试。适用于具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试。它是邮电通信系统以及部队、铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。
功能特点
1.      接收灵敏度高
2.  静态漂移小
3.  抗干扰能力强
4.  准确度高、工作稳定
5.  交直流两用
6.  液晶数字显示
技术参数
1.      探测路由及故障最远定位距离:线径小于0.5电缆为3km,其它电缆可达20 km。
2.  准确定点的故障绝缘阻值:0-50MΩ。
3.  定位测试准确度:≤±10cm
4.  探测电缆深度:≤3m

GW-2131型直流高压发生装置
GW-2131高压发生器是电缆故障检测系统的组成部分,用于当使用冲击闪络法检测高阻故障时的辅助高压电源。
技术参数
1.      输入电源: AC 220V,50Hz
2.  输出电压: DC 0~15kV
3.  额定功率: 2kVA
4.  环境温度: 0~40oC
5.  环境湿度: <75%RH
6.  海拔高度: <1000m
7.  绝缘等级: A级
8.  尺 寸: 430×540×410 mm
9.  重 量: 48.5 kg
注:电缆故障识别仪可以根据客户需求另配。


<
