GWHG-106系列全功能互感器特性综合测试仪
GWHG-106系列全功能互感器特性综合测试仪

GWHG-106系列全功能互感器特性综合测试仪

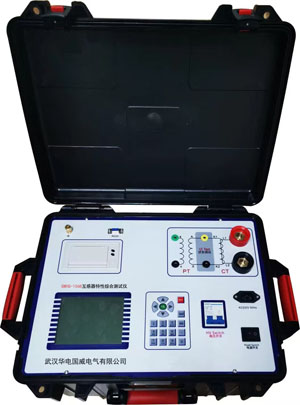

GWHG-106系列(106/106A/106B)互感器特性综合测试仪,是一种专门为测试互感器:伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便,提高工作效率。

全功能互感器特性综合测试仪、互感器综合测试仪、互感器检测仪、互感器特性测试仪


1. 安全可靠:
  电源控制技术,单相AC220V输入电源,并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。
注:其他同类产品工作电源与功率电源是分开输入方式,并且还需要使用三相AC380V双火线输入才能满足实验要求,存在极大的安全隐患,容易造成使用人员触电甚至伤亡等事故。
2. 符合国家检修规程:
设备电源输出全部为真实电压和电流值,并且波形为标准正弦波,频率为50-60Hz;能够真正有效模拟互感器的真实状态。
3. 输出容量大:
单机220V输入时最大电压输出0-1000V/2500V(根据型号不同),单机最大电流输出0-600A/1000A(根据型号不同),非常适合现场检修使用。
4. 功能齐全:
可检测PT/CT的伏安特性、变比、极性、自动计算拐点电压和电流值及5%和10%误差曲线、二次交流耐压、CT一次通流和CT退磁等项目,轻松实现一机多用。
5. 接线方式简单:
采用单电源输入端口;仅有6个测试端口就可完成CT所有测试项目,接线方式安全简单,非常适合现场使用,能够有效降低劳动强度,提高工作效率;
6. 测试范围大:
对于CT变比测量范围15000A/5A 、3000A/1A,
PT变比测试范围500kV:100V。
注:在不需要外接升压器或外接升流器情况下的测量范围。
7. 快速打印:采用热敏打印机,自动筛选打印典型报告使用数据,非常适合进行现场数据对比。
8. 大容量FLASH存储:可保存1000组试验数据,掉电后可保存10年。
9. USB接口:方便连接新式笔记本电脑,上传测试数据并进行编辑保存。
10.体积小,重量轻;方便现场使用。


工作电源 AC220V±10V (50~60Hz)
设备电源输出波形 正弦波
伏安特性单机输出电压 0~1000V (106),0~2500V(106A/106B/106C/106D)
伏安输出电流 0~15 A
变比试验单机输出电流 0~600 A (106), 0~1000A(106A/106B/106C)
伏安/变比测量精度 < 0.5%
角差测试精度 4分
比差测试精度 0.1级
工作温度 -10~40℃
相对湿度 <85%
外形尺寸 400 X 300 X 280(mm)
重量 22kg

对于电流互感器(CT): 对于电压互感器(PT):
伏安特性测试 伏安特性测试
变比测试 变比测试
极性判别 极性判别
5%和10%误差曲线 5%和10%误差曲线
一次通流(二次回路检测) 工频交流耐压测试
退磁 退磁
工频交流耐压测试 角差/比差测试
角差/比差测试


选型指南:
GWHG-106系列全功能互感器特性综合测试仪-快速选型指南:

产品特点 技术参数
GWHG-106 具有105型所有功能外增加:CT/PT的比差和角差测试功能 工作电源:AC220V
输出电压:0-1000V
输出电流:0-600A
GWHG-106A 具有106型所有功能提高单机输出容量 工作电源:AC220V
输出电压:0-2500V
输出电流:0-1000A
GWHG-106B 具有以上型号的所有功能并增加CT/PT二次实际负荷测量 工作电源:AC220V
输出电压:0-2500V
输出电流:0-1000A
GWHG-106C 具有以上型号的所有功能并增加支持多组同时检测 工作电源:AC220V
输出电压:0-2500V
输出电流:0-1000A
GWHG-106D 精度:≤0.05,支持检测CT 和PT(保护类、计量类、TP 类)稳态和暂态等参数 工作电源:AC220V
输出电压:0-2500V
电阻测量:0-300Ω
GWHG-108 精度:≤0.05,具有其它型号的所有功能 ,全自动操作,傻瓜机 工作电源:AC220V
输出电压:0-1200V
输出电流:0-400A
GWHG-108H 精度:≤0.05,具有其它型号的所有功能 ,全自动操作,傻瓜机 工作电源:AC220V
输出电压:0-2500V
输出电流:0-400A




<
