SF6气体检测仪
GW8000B SF6-O2在线泄漏监控报警系统
GW8000B SF6-O2在线泄漏监控报警系统
点击这里给我发消息
GW8000B SF6-O2在线泄漏监控报警系统

1.系统概述
SF6-O
2在线泄漏监控报警系统,是针对新型无人值班变电站室内SF6组合电器设备SF6绝缘气体泄漏的在线式监测报警系统。
本系统采用进口高灵敏度SF6- O2传感器和温度、湿度传感器。当室内SF6及O2的浓度发生微小变化时,传感器立即能响应这一变化,哪怕在SF6浓度在50ppm(v/v)也能有效地监测。传感器将监测的 SF6浓度变化量转换成电阻比,经信号放大、抗干扰网络,由16位高精度A/D转换成数字信号送入单片计算机。单片机对信号进行分析处理,零点跟踪将结果通过485总线模块传送到主控制器,主控制器对数据处理、存储、彩色显示、报警、风机控制,并将结果传送到远程计算机。
2.SF6特点及其危害论述
SF6作为极其优越的绝缘、灭弧介质广泛应用于全世界电力行业中的高压断路器及变电设备中。在今天,SF6气体几乎成为高压、超高压断路器和GIS中唯一的绝缘和灭弧介质。
纯净的SF6气体无色、无味、不燃,在常温下化学性能特别稳定,是空气比重的5倍多。但在电力系统中,由于SF6气体主要充当绝缘和灭弧介质,在电弧及局部放电、高温等因素影响下,SF6气体会进行分解。它的分解物遇水份后生成腐蚀性电解质,尤其是某些高毒性分解物,如SF4、S2F2、SOF2、HF、SO2等,如大量吸入人体会引起头晕和肺水肿,甚至昏迷及死亡。
在相对密封的室内,由于空气流通不畅,SF6及其分解物在室内沉积,加上SF6气体无色、无味,从而对巡视、检修人员产生极大的危害。当GIS产生泄漏后,SF6气体积聚在地坪上方低层空间,造成局部缺氧,使人窒息而造成重大事故。
3.有关SF6安全法则
《电业安全工作规程》(发电厂和变电站部分)特别规定,装有SF6设备的配电装置室必须保证SF6气体浓度小于1000ppm,除须装设强力通风装置外还必须安装能报警的氧量仪和SF6气体浓度监测报警仪等。

SF6安全法规摘录:
第191条  装有SF6设备的配电装置室和SF6气体实验室,必须装设强力通风装置。风口应设置在室内低部。
第192条  在室内,设备充装SF6气体时,周围环境相对湿度80%,同时必须开启通风系统,并避免SF6气体泄漏工作区。工作区空气中SF6气体含量不得超过1000ppm。
第196条  工作人员进入SF6配电装置室,必须先通风15min,并用检漏仪测量SF6气体含量,尽量避免一人进入SF6配电装置室进行巡视,不准一人进入从事检修工作。
第198条  工作人员进入SF6配电装置室低位区或电缆沟进行工作应先检测含氧量(不低于18%)和SF6气体含量是否合格。
第199条  SF6配电装置室低位区安装能报警的氧量仪和SF6气体泄露报警仪。这些仪器应定期试验,保证完好。
第203条  发生紧急事故应立即开启全部通风系统进行通风。发生设备防爆破膜破裂事故时,应停电处理,并用汽油或丙酮擦拭干净。

GW8000B SF6- O2在线泄漏监控报警系统主要应用在变电站内35kV SF6开关室及500kV、220kV、110kV GIS室,对SF6组合电器设备室环境中SF6气体泄漏情况和空气中含氧量进行实时监测。

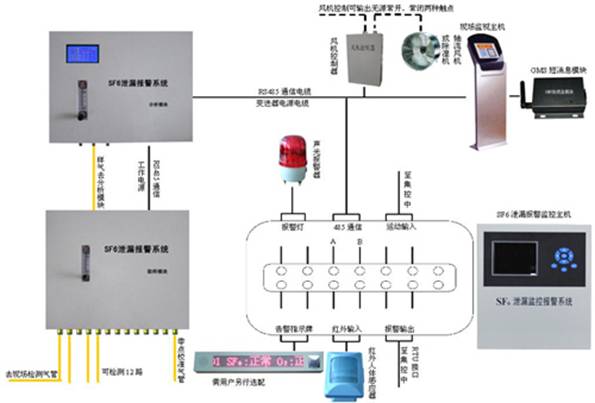

当发生SF6气体泄漏时,由于SF6气体的密度是空气的5倍多,积累于低层空间,并造成局部缺氧,引起重大事故。本系统采用多组新型高灵敏度进口SF6- O2传感器及温、湿度传感器,当室内SF6及O2的浓度发生微小变化时,传感器立即能响应这一些变化,哪怕SF6浓度在50ppm(v/v)也能有效地监测。传感器监测的浓度变化量通过变送器,A/D模块、485通讯模块及单片机控制转换成485通讯数字信号,通过现场RS-485总线将信号送至主控制器内,由主控制器进行数据处理和存储,并判断是否报警,启动风机及远程通讯等功能。
本系统最多可监控环境中64个监测点,也可采用多重主控单元组网控制,并与电站自动化系统进行通讯等功能。对室内SF6浓度、O2的浓度进行有效地监控,极大地提高了无人值守变电站运行的安全性,特别是对日常巡视和维护人员的人身安全得到可靠的保障。


SF6在线泄露监控报警系统、SF6报警系统、在线监测报警系统


◇ 空气中氧气含量检测功能。
◇ 环境中SF6气体含量检测功能。
◇ 环境中温、湿度检测显示功能。
◇ 缺氧报警功能。
◇ SF6气体含量超标报警功能。
◇ 缺氧或SF6含量超标,强制排风功能。
◇ 定时排风功能。
◇ 人工强制排风功能。
◇ 上次排风显示功能。
◇ 实时显示各种参数功能。
◇ 历史资料查询功能。
◇ 显示比较稳定,很好地解决了数据漂移的问题。


(1) SF6气体浓度报警范围:     0~30000 ppm,(报警点可自行设置,国家规定1000PPM)
(2) SF6浓度检测最小示值:     1ppm
(3) 泄漏报警阈值:           1000ppm或可调
(4) SF6气体检测灵敏度:      ±5%设置值
(5) 氧气浓度检测范围:       0-25%
(6) 氧气浓度报警点:         18%
(7) 氧气测量精度:           <0.4%,O2在21%时
(8) 温度显示范围:           -30-100℃
(9) 湿度显示范围:           0~99RH
(10)输入电源:               185~265V AC
(11)报警输出点电源:         2A
(12)风机输出触点电源:       16A
(13)风机通风时间设定:       15MIN/次或用户任意设定
(14)数据记录容量:           10000条
(15)通讯:                   RS-485标准协议
(16)显示器特性:             彩显、亮度、对比度调节
(17)报警输出:               继电器空接点输出

<
