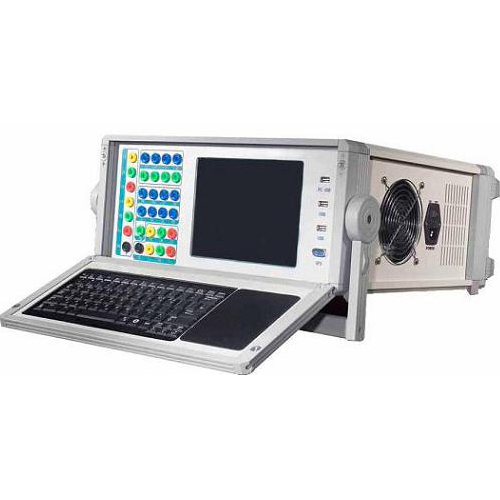

GWJB-1200继电保护测试仪
GWJB-1200继电保护测试仪

GWJB-1200继电保护测试仪

GWJB系列继电保护微机型测试装置是在参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上,广泛听取用户意见,认真总结前几代产品的开发、生产经验,并采用现代最新数字技术、高精密电子器件、微机系统。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试,广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。


微机继保仪、微机继电保护测试仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪


微机型继电保护测试仪其主要特点表现为:
l.经典的Windows XP操作界面,人机界面友好,操作简便快捷,为了方便用户使用,定义了大量键盘快捷键,使得操作“一键到位”;
2.高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等;
3.配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作;
4.配备有外接USB接口,可以方便地进行数据存取和软件维护;
5.无需外接其它设备即可以完成所有项目的测试,自动显示、记录测试数据,完成矢量图和特性曲线的描绘;
6.采用高性能D/A转换器,产生的波形精度高、线性好,并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求;
7.采用独特的算法,产生的波形精确,完全不同于曲线拟和的波形产生方法,保证信号为纯正的正弦波;
8.可直接输出交流电压、交流电流、直流电压、直流电流,可变幅值、相位、频率, 2 ~ 20次谐波;
9.功率放大部分采用新型大功率高保真线性功放电路,输出功率大、纹波干扰小,每相电压可输出120V、电流可输出30A。在输出电流达到30A时,波形仍能保证不失真、不削峰;
10.具有16个开入量输入和8对空接点开出量输出接口。开入量输入接口能自动适应无源(空接点)、有源,并能自动适应有源输入的极性,在输入电压±250V范围内能正常工作;
11.提供各种自动测试软件模块和GPS同步触发试验(选配)等;
12.GPS同步触发误差小于50μS;
13.可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,进行故障回放。可以实时存储测试数据,显示矢量图,打印报表等;
14.采用精心设计的机箱结构,体积小,散热良好,重量轻,易携带,流动试验方便;
15.仪器具有自我保护功能,采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。


交流电流源
单相输出: 6x30A 六相并联:180A 最大输出功率:≥250VA/相
各相输出电流幅度、频率和相位可以独立调节
输出精度:

0.1A~0.5A:±10mA 0.5A~10A:±0.2% 10A~30A:±0.5%
分辨力: 0.1A~10A:5mA 10A~30A:10mA
单相连续输出时间: 在 0~5A 范围内,能连续输出 在 5A~10A 范围内,连续输出时间 ≥45秒 在10A~20A 范围内,连续输出时间 ≥15秒 在20A~30A 范围内,连续输出时间 ≥5秒

交流电压源
单相输出:6×120V 最大输出功率:≥60VA/相


六相有共用中性点的电压源
 各相输出幅度、频率、相位可以独立调节
输出精度: 1V~5V:±10mV 5V~120V:±0.2%
分辨力: 1V~10V:5mV 10V~120V:10mV

直流电流源
  单相输出:-5A~+5A 最大输出功率:≥100VA
输出精度: ±0.5A~±1A:±10mA ±1A~±5A:±0.5%
分辨力: ±0.5A~±1A:5mA ±1A~±5A:10mA

直流电压源
单相输出:-150V~+150V  最大输出功率:≥100VA
输出精度: ±1V~±10V:±10mV ±10V~±150V:±0.5%
分辨力: ±1V~±10V:5mV ±10V~±150V:10mV
交流电压、电流源角度:
相角范围:0°~ 360°
相角精度:±0.5°
相角分辨力:0.2°
交流电压、电流源频率:
频率范围:1~1000Hz
频率精度:
1Hz~100Hz:±0.005Hz        100Hz~1000Hz:±0.01Hz
频率分辨力:5mHz          能输出2~20次任意幅值的谐波
同步性:
电压电流同步性 ≤10μS
开入量:
16路独立开关接点输入
兼容空接点与15V~250V有源接点,能够自动识别有源接点的极性
计时精度:在小于1S时 ≤1mS
开出量:
8对可编程开关空接点输出
接点容量:
250VDC,0.5A        250VAC,0.5A
供电电源:
交流输入电压
额定值:220V ± 10%          基准值:220V ± 2%
交流供电频率:
额定值:50Hz ± 10%          基准值:50Hz ± 2%
箱体尺寸与重量:
箱体尺寸:470mm×190mm×470mm(W×H×D)         重量:约23kg
使用环境条件:
环境温度:-10℃~+40℃          相对湿度:≤90%         大气压强:80~110kPa

<
