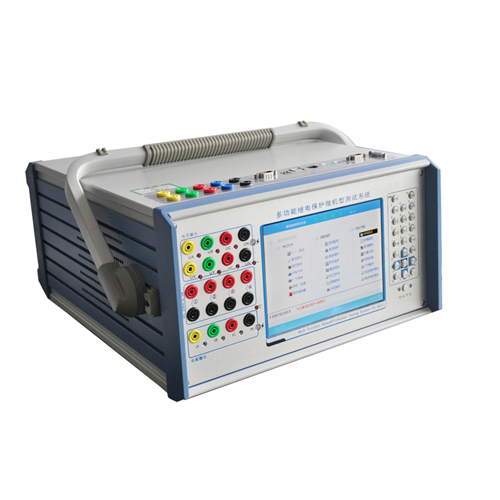

GWJB-1200A继电保护测试仪
GWJB-1200A继电保护测试仪

GWJB-1200A继电保护测试仪

GWJB系列继电保护微机型测试装置是我公司的最新产品,它在参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上,广泛听取用户意见,认真总结前几代产品的开发、生产经验,并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试,广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。


微机继保仪、微机继电保护测试仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪


 1、   嵌入式主机,配备超大规模可编程逻辑器件(CPLD)
主机采用高速高性能嵌入式微机系统配备CPLD,响应速度快,传输频带宽,对基波可产生每周波500点的高密度拟合正弦波,输出波形光滑,无谐波分量。由于输出点数多,且通过精确的滤波电路,波形的失真度极小,在谐波输出时,即使对 9谐波、450Hz也可以达到每周波55的高密度。而软件具有非常强的人机对话及在线帮助功能,可对任意试验参量实施控制。
2、   单机12路D/A同时输出
采用16位高精度DAC芯片,确保拟合波形精度高,线性度好。可同时输出12路模拟信号,满足变压器保护、备用电源自投等全方位测试。
3、   高精度线性功放,同时输出6相电压及6相电流
精心设计的电压、电流放大器实现交/直流共享,输出级采用独有的高精度超线性放大技术。精度高,可靠性好,同时输出6相交流电压和6相交流电流,每相交流电压输出高达130V、70VA,交流电流全并输出高达180A。直流电压输出可达300V、130VA。
4、   大屏幕LCD,接口完整,主机一体化单机箱结构
本机采用640×480点阵8.0’大屏幕高分辨率图形液晶显示屏,操作界面和试验结果是全中文显示,全部操作过程均在显示屏上设定,显示直观清晰。
装置可用自带键盘操作,亦提供外接键盘/鼠标口。还提供2个USB口、2个RS232口,可与外部计算机及其他设备通信。只需交流220V电源,开机即可工作。携带方便,非常适合流动试验及野外工作。
5、   辅助直流源(选配)
本机可选配独立的两组直流电源,一组110VDC/1.0A,另一组220VDC/0.6A,开机自动同时输出,可用作保护供电电源,无需通过软件设置和调整。
6、   智能型自我保护
采用最新设计的散热结构,保证最好的通风状况。并可同时判断过流、过压、过载、短路、温度过高、数据异常等危及装置本身安全的现象,即便是操作错误也不致损坏装置。另外,当危险信号如外部电压通过端子进入测试仪时,装置告警指示灯变红,并自动切断功放。
7、   接点丰富、软件功能强大
本装置具有八路开关量输入(A B C R a b c r)和4路开关量输出。输入接点为空接点和0-250V电位接点兼容方式,可智能识别。装置由面板上的23个按键通过大屏幕液晶显示屏进行操作,所有界面均中文显示。能完成现场大多数试验的检定工作。亦可方便地完成ABB、Siemens、AREVA等国外厂家的保护装置试验。
装置立卧式放置均可,可脱机操作,亦可外接PC机操作,测试结果能自动整理、记录成试验报告,以备查阅,亦可使用U盘直接保存且方便传送到外接PC机中编辑、打印等处理。软件升级简单快捷,直接通过U盘升级或外部PC机下传,无需改动任何硬件。
软件辅助计算功能强大,可自动计算正、负、零序电压电流,一、二次侧有功、无功、功率因数。
6相电压及6相电流输出可进行备用电源自投切双组试验及变压器三相差动试验,接线非常简便。


电 流 源 交 流 GWJB六相系列 相电流输出(有效值)        6×0~30A/相
最大输出功率            250VA/相
最大并联电流输出(有效值)     0~180A
相电流长时间允许工作值(有效值)  <10A/相
最大电流允许工作时间        <10s
精    度              <±0.2%
可叠加谐波次数           0~21次
相电流输出(有效值)        6×0~25A/相
最大输出功率            230VA/相
最大并联电流输出(有效值)     0~150A
相电流长时间允许工作值(有效值)  <10A/相
最大电流允许工作时间        <10s
精    度              <±0.2%
可叠加谐波次数           0~21次
相电流输出(有效值)        6×0~20A/相
最大输出功率            200VA/相
最大并联电流输出(有效值)     0~120A
相电流长时间允许工作值(有效值)  <10A/相
最大电流允许工作时间        <10s
精    度              <±0.2%
可叠加谐波次数           0~21次
相电流输出(有效值)        6×0~15A/相
最大输出功率            150VA/相
最大并联电流输出(有效值)     0~90A
相电流长时间允许工作值(有效值)  <10A/相
最大电流允许工作时间        <10s
精    度              <±0.2%
可叠加谐波次数           0~21次
直 流 输出范围              -15~15A或6×0~±10A
最大并联电流输出                    -30~30A
最大输出功率            200VA
精    度              <±0.2%
电 压 源 交 流 GWJB六相系列 相电压输出(有效值)        6×0~130V/相
线电压输出(有效值)        0~260V
最大输出功率            70VA/相
精    度              <±0.2%
可叠加谐波次数           0~21次
直 流 输出范围              0~300V或6×0~±130V
最大输出功率            130VA
精    度              <±0.2%
开 关 量 输 入 空接点               1~20mA,24V(DC)
电位接点              0~250V(DC)
开 关 量 输 出 空接点               250V/0.3A(DC)

l        其它额定参数

额 定 输 出 频率误差              <±0.01HzHz
相位误差              <±0. 2°
波形失真              <±0.3%(基波)
时间误差              <40µs
输出频率              0~1050Hz
电 源 电 压 允许范围              AC220V±10%,50Hz±10%
环 境 温 度 使用范围              0~40℃
存贮范围              -20~70℃
时 间 测 量 测试范围              0.1ms~3600s
机 箱 体 积 长×宽×高             360mm ×195mm ×375mm
机 箱 重 量 主机重量              16.6kg
带  载  输  出 可选择轻载或重载输出
(任意一相电流输出超过15A时,建议在每个功能模块试验前按F3键切换到重载输出模式)





<
