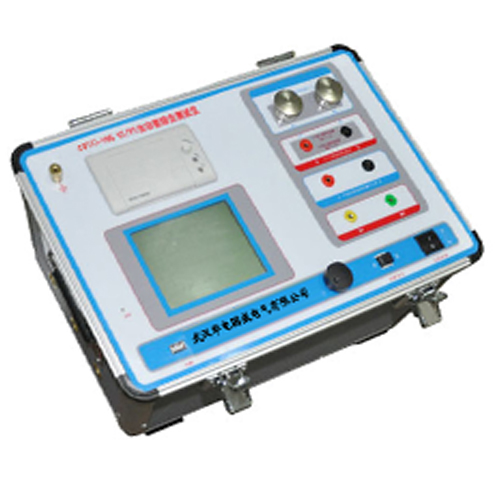

GWHG-105系列互感器特性综合测试仪
GWHG-105系列互感器特性综合测试仪

GWHG-105系列互感器特性综合测试仪

GWHG-105系列(105/105A/105B/105H)互感器特性综合测试仪,是一种专门为测试互感器:伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便,提高工作效率,是一种性价比较高的高科技产品。


互感器特性综合测试仪、互感器综合测试仪、互感器检测仪、互感器特性测试仪


1. 安全可靠:
  国内首创MBC电源控制技术,单相AC220V输入电源,并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。
注:其他同类产品工作电源与功率电源是分开输入方式,并且还需要使用三相AC380V双火线输入才能满足实验要求,存在极大的安全隐患,容易造成使用人员触电甚至伤亡等事故。
2. 符合国家检修规程:
设备电源输出全部为真实电压和电流值,并且波形为标准正弦波,频率为50-60Hz;能够真正有效模拟互感器的真实状态,符合国家相关检修规定。
3. 功能齐全:
可检测PT/CT的伏安特性、变比、极性、自动计算拐点电压和电流值及5%和10%误差曲线、二次交流耐压、CT一次通流和CT退磁等项目,轻松实现一机多用。
4. 接线方式简单:
采用单电源输入端口;仅有6个测试端口就可完成CT所有测试项目,接线方式安全简单,非常适合现场使用,能够有效降低劳动强度,提高工作效率;
5. 操作简单:采用旋转鼠标和大液晶显示器,操作方式简单、图形显示清晰且直观方便。
6. 快速打印:采用热敏打印机,自动筛选打印典型报告使用数据,非常适合进行现场数据对比。
7. 大容量FLASH存储:可保存1000组试验数据,掉电后可保存10年。
8. USB接口:方便连接新式笔记本电脑,上传测试数据并进行编辑保存。
9.体积小,重量轻;方便现场使用。


工作电源 AC220V±10V (50~60Hz)
设备电源输出波形 正弦波
伏安特性单机输出电压 0~1000V (105),0~2500V(105A),0~3000V(105B),0~6000V(105H)
伏安输出电流 0~15 A
变比试验单机输出电流 0~600 A (105), 0~1000A(105A), 0~500A(105B), 0~1000A(105H)
伏安/变比测量精度 < 0.5%
工作温度 -10~40℃
相对湿度 <85%
外形尺寸 400 X 300 X 280(mm)
伏安特性测试电压/电流参数设置对应表
输出电压 0-200V 200-500V 500-1000V
输出电流 0-15A 0-10A 0-5A

对于电流互感器(CT): 对于电压互感器(PT):
伏安特性测试 伏安特性测试
变比测试 变比测试
极性判别 极性判别
5%和10%误差曲线 5%和10%误差曲线
一次通流(二次回路检测) 工频交流耐压测试
退磁 退磁
工频交流耐压测试 自动计算打印伏安拐点值
自动计算打印伏安拐点值


选型指南:
GWHG-105系列互感器特性综合测试仪-快速选型指南:

产品特点 技术参数
GWHG-105 具有805型所有功能外增加PT伏安特性、变比、极性、二次交流耐压测试功能 工作电源:AC220V
输出电压:0-1000V
输出电流:0-600A
GWHG-105A 具有105型所有功能外输出电压和电流提高 工作电源:AC220V
输出电压:0-2500V
输出电流:0-1000A
GWHG-105B 具有105A型所有功能外增加3000V高压输出,可满足500kV电压等级的CT检测 工作电源:AC220V
输出电压:0-3000V
输出电流:0-500A
GWHG-105H 具有105A型所有功能外增加6000V高压输出 工作电源:AC220V
输出电压:0-6000V
输出电流:0-1000A




<
