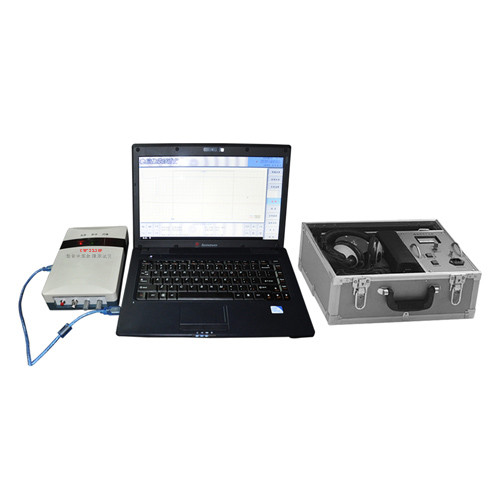

GW-2136P 智能电缆故障测试仪采用时域分析法能测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。
该电缆测试仪是便携式智能电缆故障检测仪器，它以笔记本电脑为主机，配以基于电脑USB接口的数据采集器，直接使用电脑USB接口。其体积、重量均为目前同类型产品来说很小的。
不用任何外接电源，仅用笔记本电脑中的电池供电即可，故体积小、重量轻、免维护、便于携带。在操作界面的设计方面具有独到之处。各种参数的设置、仪器工作状态的显示、测试波形的压缩扩展和存储调出、波形位移、同屏对比等各种功能的操作均可通过光电鼠标或少数几个热键就能方便完成。采集的测试波形清晰，回波拐点明显，特别容易判断故障距离。特别要提到的是，本仪器抗电磁干扰的能力特强。特殊的电路设计使仪器在数万伏冲击高压的测试环境中不会发生死机现象。本仪器的设计秉承了我公司一贯高科技、高精度、高质量的原则，将电缆故障测试水平提高到了一个全新境界。该电缆故障检测仪具有测试准确、智能化程度高、适应面广、性能稳定、软件界面等显著特点。

电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统、电缆故障闪测仪、电缆故障定点仪、电缆路径仪、智能电缆故障测试仪

1.    智能电缆故障测试仪（GW-2136P）；
2.    电缆路径仪（GW2132）；
3. 直流高压发生装置（GW2131):
4.    高压设备：放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。

GW-2132型电缆路径仪
GW-2132电缆路径仪是由GW-2132F发射机、GW-2132J型接收机、感应式探头、电位差式探测架等组成。本仪器是光缆、电缆故障定位测试的专用仪表，适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆电路的探测以及线缆埋深等测试。本仪器采用了石英晶体振荡器，中大规模集成电路。其特点是接收灵敏度高，静态漂移小，抗干扰能力强，工作稳定，准确度高。由于仪器采用了小型镍镉畜电池供电，因此仪器具有体积小，重量轻，耗电小，便于携带等优点，特别适用于野外作业。
主要技术性能
1.       准确定点的故障绝缘阻值：0～5MΩ
2.    定位测试准确度：≤±10cm
3.    探测线缆深度：≤3m
GW-2136P智能电缆故障测试仪技术特点
1.       可测试各种型号35KV以下电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障，如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障。
2.    具有多种测试方法，如低压脉冲法、冲击高压电流取样法、直流高压闪络法等。
3.    由于笔记本电脑是电池供电，而数据采集器使用的是电脑的电源，再配以先进的电流取样技术，使该系统真正做到操作人员和测试仪完全与高压隔离，抗干扰能力强，同时保证了测试可靠性和人机的安全。
4.    前置采样测量单元采用先进的信号处理技术，全汉化大屏幕显示，测试波形特征清晰易辩，使得电缆故障分析更容易掌握。
5.    采用基于Windows平台的软件，更具人性化设计，操作简便。
6.    双通道同屏对比数据处理技术，有利于您进行波形的对比分析。
技术参数
1.       最大测距: 15Km
2.    测量盲区:
·                           冲击电流取样法盲区小于10m
·                           低压脉冲法盲区小于20m
3.   脉冲幅度: 在50Ω时不小于250V。
4.    脉冲宽度: 短距离（0.2μs）、中距离（2μs）、远距离（4μs）三种。
5.    采样频率: 48MHz、24MHz、12MHz、56MHz。
6.    系统测量误差：主机测量结果再配合数显同步定点仪测量，系统误差小于50cm。
7.    读数分辨率: V/2f V 电波在电缆中的传播速度（m/μs） f 采样频率（MHz）。
比如油浸纸电缆的传播速度为V=160m/μs，用f=40MHz采样，则读数分辨率为160/（2×40）＝2m 预置了5种电缆介质的电波传播速度：油浸纸：160m/μs；交联聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非动力电缆的电波传播速度的设置（自选介质）。
8. 采样方式：电流取样法。低压脉冲法
9.    电源：直接取自USB接口，电流不大于260mA。在笔记本电脑充满电的情况下，仪器可连续工作约1.5小时。
10. 工作温度：-10ºC～45ºC
11. 主机体积： 330×230×150mm，重量：3Kg
12. 数据采集器：208×140×50mm, 重量：0.5Kg
