GWYM-3多功能电能表现场校验仪
GWYM-3多功能电能表现场校验仪
点击这里给我发消息
GWYM-3多功能电能表现场校验仪

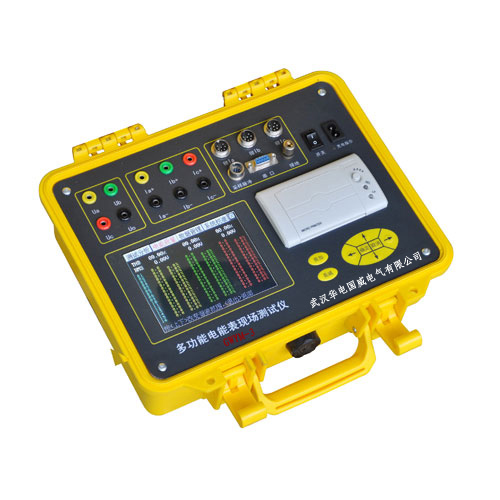

GWYM-3多功能电能表现场校验仪是集电参量测量、电能表校验、接线判断、谐波分析为一体的测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器,使仪器对各种参量的测量精度很高,同时配有钳形电流互感器,使得现场接线简便,无需断开电流回路即可直接接入。
该仪器采用大屏幕彩色液晶作为显示器,全彩图文操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据,柱状图谐波显示界面,方便直观。全触摸键盘操作方式,简便易学。仪器内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,最多可存储100组现场校验结果,可提供后台微机管理软件,将结果上传至计算机,实现微机化管理。



  电能表校验仪、电能表现场校验仪、三相电能表现场校验仪电能表现校仪


1.仪器是集低压校表和检测电网中发生波形畸变、电能质量问题为一体的高精度测试仪器。
2.不停电、不改变计量回路、不打开计量设备情况下,在线实负荷检测计量设备的综合误差。
3.精确测量电压,电流,有功功率,无功功率,相角,功率因数,频率等多种电参量,从而计算出测试设备回路的测量误差。
4.可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。同时,在三相三线接线方式时,可自动判断48种接线方式。
5.电流回路可使用钳形互感器进行测量,操作人员无须断开电流回路,就可以方便、安全的进行测量。
6.可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。
7.可采用光电、手动、脉冲等方式进行电能表校验。
8.可测量2-32次电压、电流的谐波含量,进行谐波及失真度分析。
9.可显示单相电压、电流波形并可同时显示三相电压、电流波形。
10.具备万年历、时钟功能,实时显示日期及时间。可在现场校验的同时保存测试数据和结果,并通过串口上传至计算机,通过后台管理软件(选配件)实现数据微机化管理。
11.采用大屏幕进口彩色液晶作为显示器,中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好
12.体积小、重量轻,便于携带,既可用于现场测量使用,也可用做实验室的标准计量设备。


1.输入特性
电压测量范围:0~400V,50V、100V、200V、400V四档。
电流测量范围: 0~5A,内置互感器分为5A(CT)档。钳形互感器为5A(Q)、25A(Q)、100A(Q)、500A(Q)四个档位。
相角测量范围:0~359.9°。
频率测量范围:45~55Hz。
2.准确度
计量校验部分:
电压、频率:±0.05%(±0.1%)
电流、功率:±0.05%(±0.1%)(钳形互感器±0.5%)
电能:±0.05%(±0.1%)(钳形互感器±0.5%)
相位:±0.1°
3.电能质量
基波电压和电流幅值:基波电压允许误差≤0.5%F.S.;基波电流允许误差≤1%F.S.
基波电压和电流之间相位差的测量误差:≤0.5°
谐波电压含有率测量误差:≤0.1%
谐波电流含有率测量误差:≤0.2%
4.工作温度
工作温度:-10℃~ +40℃
5.绝缘
⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。
6.标准电能脉冲常数
标准电能脉冲常数:内置互感器常数(FL)=10000 r/kW·h  ,钳型互感器常数(FL):
7.重量
重量:3kg
8.体积
体积:32cm×24cm×12cm




<
