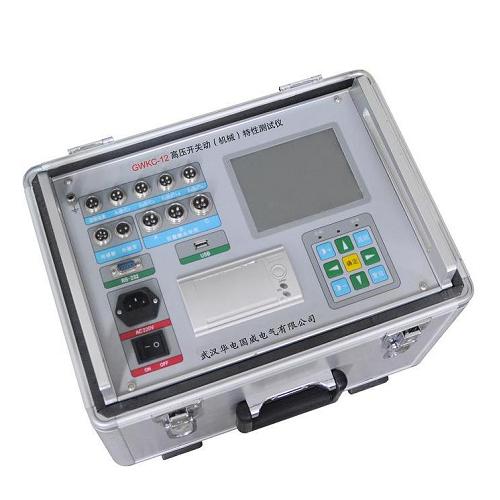

GWKC-12B高压开关动特性测试仪
GWKC-12B高压开关动特性测试仪

   高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多,运行条件和技术要求比较复杂,其运行可靠性不仅关系到高压断路器本身,而且影响到其它设备乃至整个电网。因此,对高压断路器的动特性进行测试是一项很重要的工作,但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点,为了解决这些问题,我们开发了GWKC-12B
高压开关动特性测试仪


 高压开关机械特性测试仪    高压开关动特性测试仪    开关特性测试仪   高压开关特性测试仪



1. 性  能

  • 时    间:12个断口的固有分、合闸时间,同相同期、相间同期。
  • 石墨触头:3路石墨触头参数测试,6路石墨触头参数测试。
  • 重 合 闸:每断口的合-分时间(金短时间),分-合时间(无电流时间),分-合-。分时间:一分时间、一合时间、二分时间。
  • 弹    跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形。
  • 速    度:刚分、刚合速度,最大速度,时间-行程特性曲线;重合闸一分速度,一合速度,二分速度。
  • 行    程:总行程,开距,超行程,过冲行程,反弹幅值。
  • 电    流:分、合闸线圈的分、合闸电流值、电流波形图。
  • 动作电压:机内提供DC30~250V/20A(瞬时工作)数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值。
2. 特  点
  • 主机为工控机。
  • 超强的抗干扰能力,在500KV变电站试验,也能轻松试验,精确测量。
  • 西门子石墨触头开关测试,能够准确测试石墨触头开关3个或6个断口的动态电阻波形、时间、同期。
  • 万能通用测速传感器,直线行程传感器,旋转传感器,安装极为方便、简捷。
  • 开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。
  • 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
  • 主机可存储1000组现场分、合闸试验结果,机内实时时钟,便于存档保存试验日期、时间。
  • 可直接使用U盘保存转移数据。
  • 主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。
  • 中文菜单操作,使用方便,内置打印机快速打印所有数据及图谱。
  • 仪器配有与PC机联机的RS-232接口及《断路器数据分析管理软件Windows中文版》,可与PC机联机操作,试验结果直接存入硬盘,也可输出到各类针式、激光或喷墨打印机打印试验报告,使现场试验计算机化。
  • 刚分、刚合速度定义编制了相应的分析软件,根据需要,任意分析,适用于国内外任何一家开关厂生产的任一型号开关的测速。


1. 使用环境
输入电源  220V±10%  50Hz±10%   大气压力  86~106kpa
温    度  -10~40℃                湿    度  ≦80%RH
2. 安全性能
绝缘电阻  >2MΩ
介电强度  电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。
3. 基本参数
时    间: 普 通 开 关:量程  4000.0ms      分辩率0.1ms
                        误差  ①100ms以内   0.1ms±1个字
                              ②100ms以上   0.1%±1个字
                        ③同期          ±0.1ms
           石墨触头开关:量程  4000.0ms      分辨率:0. 1m/s
                        误差  ①0.5%±1个字
                              ②同期±0.1ms
速   度: 量程 20.00m/s           分辩率0.01m/s
               误差 1%±0.1m/s
 行   程:

  量 程 分辩率 误 差
真空断路器 50.0mm 0.1mm
1%±1mm
SF6断路器 300.0mm 1mm
少油断路器 600.0mm









电    流:
量程 20.00A               分辩率0.01A
输出电源: DC30~250V数字可调/20A(瞬时工作)
计算机接口:①标准RS-232接口  ②U盘接口
外形尺寸: 380mm(L)×300mm(W)×350mm(H)
重  量: 12kg
<
