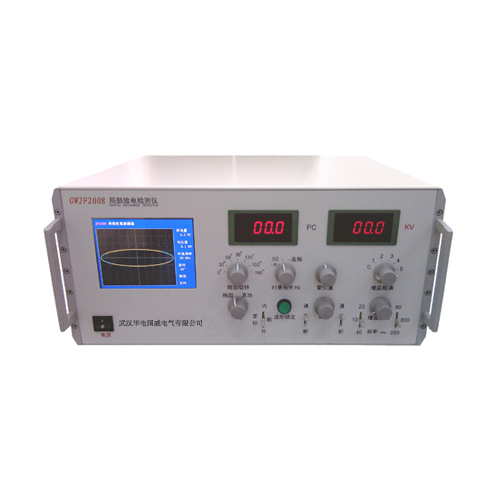

GWJF-2008局部放电检测仪
GWJF-2008局部放电检测仪
GWJF-2008局部放电检测仪

GWJF-2008 型
局部放电检测
是近年来我司新研制生产的又一新颖局部放电检测仪。广泛适用于变压器、互感器、高压开关、开关柜、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量,产品的型式试验,绝缘的运行监督等。
局部放电检测仪检测灵敏度高,试样电容复盖范围大,适用试品范围广,输入单元(检测阻抗)配备齐全,频带组合多(九种)。仪器经适当定标后能直读放电脉冲的放电量,指针式表头和数字式表头同时显示,指针式表头能按需要方便地选择对数刻度或线性刻度指示。
本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。


局部放电检测仪、局放仪


1. 可测试品的电容量范围6PF--250μF
2. 检测灵敏度(见下表)
3. 放大器频带:
·                           低端:10kHz、20kHz、40kHz任选
·                           高端:80kHz、200kHz、300kHz任选
4. 放大器增益调节:粗调六档,档间增益20±1 db;细调范围>20db。
5. 时间窗:
·                           窗宽:可调范围15°~150°;
·                           窗位置:每一窗可旋转0°~170°;
·                           两个时间窗可分别开或同时开。
6. 放电量表:
·                           指针式表头:
·                                    对数刻度1-10-100 误差<±5%(以满刻度计)
·                                    线性刻度0-1000 误差<±5%(以满刻度计)
·                           数字表头:
·                                    以3½LED数字表显示
·                                    0-100.0 误差<±5%(以满刻度计)
7. 椭圆时基:
·                           频率50Hz、100Hz、150Hz、200Hz、400Hz。
·                           椭圆旋转:以30°为一档,可作120°旋转。
·                           显示方式:椭圆——直线。
·                           高频时基椭圆可按输入电压(13∽275V)调节至正常大小,其摄取功率<1伏安。
8. 试验电压表:
·                           量程:100kV(可扩展)
·                           显示:3½数字电压表指示
·                           精度:优于±5%(以满刻度计)
9. 内、外零标功能
10. 体积:500*500*210(宽*深*高)mm3
11. 重量:约18kg

输入单元序号 调谐电容 单位 灵敏度(微微库) (不对称电路)
1 6-25-100 微微法 0.02
2 25-100-400 微微法 0.04
3 100-400-1500 微微法 0.06
4 400-1500-6000 微微法 0.1
5 1500-6000-25000 微微法 0.2
6 0.006-0.025-0.1 微法 0.3
7 0.025-0.1-0.4 微法 0.5
8 0.1-0.4-1.5 微法 1
9 0.4-1.5-6.0 微法 1.5
10 1.5-6.0-25 微法 2.5
11 6.0-25-60 微法 5
12 25-60-250 微法 10
7R 电 阻   0.5

<
