互感器检测仪

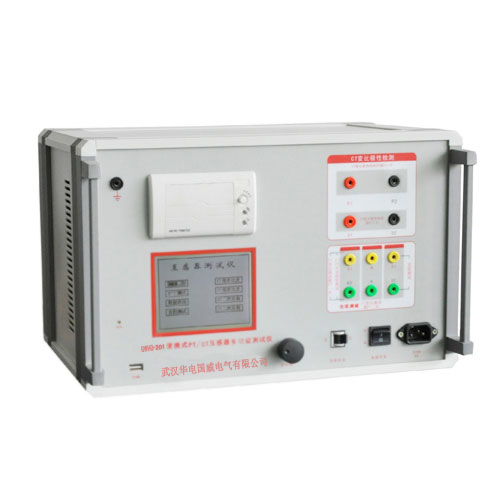

GWHG-201便携式PT-CT互感器分析仪
GWHG-201便携式PT-CT互感器分析仪

GWHG-201便携式PT-CT互感器分析仪

GWHG-201便携式PT/CT互感器分析仪用于对保护类、计量类或TPY类互感器进行自动测试,适用于实验室也适用于现场检测。


便携式互感器分析仪、互感器特性测试仪、变频特性测试仪、互感器检测仪


1. 支持检测CT和PT(保护类、计量类、TP 类)稳态和瞬时等参数。
2. 采用先进的电源技术,励磁电压高达30KV。
3. 无需外接其它辅助设备,单机即可完成所有检测项目。
4. 自带微型快速打印机、可直接现场打印测试结果。
5. 采用智能控制器,操作简单。
6. 大屏幕液晶显示图形化显示界面美观。
7. 按规程自动给出(励磁)拐点值。
8. 自动给出5%和10%误差曲线。
9. 可保存3000组测试资料,掉电后不丢失。
10.支持U盘转存,可以通过标准PC进行读取,并生成WORD报告。
11.小巧轻便,非常利于现场测试。


GWHG-201 互感器测试仪主要技术参数:项 目 参 数
工作电源 AC220V±10% 、50Hz
设备输出 0~100Vrms, 5Arms(15A 峰值)
电压测量精度 ±0.1%
二次绕组 电阻测量 范围 0~300Ω
精度 1%±1mΩ
二次实际 负荷测量 范围 0~300VA
精度 1%±0.1VA
相位测量 (角差) 精度 ±3min
分辨率 0.3min
CT 变比测量 范围 1-10000
精度 ±0.05%
PT 变比测量 范围 1-10000
精度 ±0.1%
工作环境 温度:-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m
尺寸、重量 尺寸:380mm × 240mm × 180mm , 重量:≤10Kg


主要测试项目

主要测试功能: CT(保护类、计量类、 TP 类) 主要测试功能:PT (电磁式电压互感器)
• 伏安特性曲线(励磁特性)
• 自动给出拐点值
• 自动给出5%和10%的误差曲线
• 变比测量
• 比差测量
• 相位测量(角差)
• 极性判断
• 二次绕组电阻测量
• 二次实际负荷测量
• 铁心退磁
• 准确限值系数(ALF)
• 仪表保安系数(FS)
• 二次时间常数(Ts)
• 剩磁系数(Kr)
• 饱和及不饱和电感
• 伏安特性曲线检测(磁化曲线)
• 变比测量
• 比差测量
• 角差(相位)测量
• 极性判断
• 自动给出拐点值
• 二次绕组电阻测量
• 二次实际负荷测量
• 铁心退磁

<
