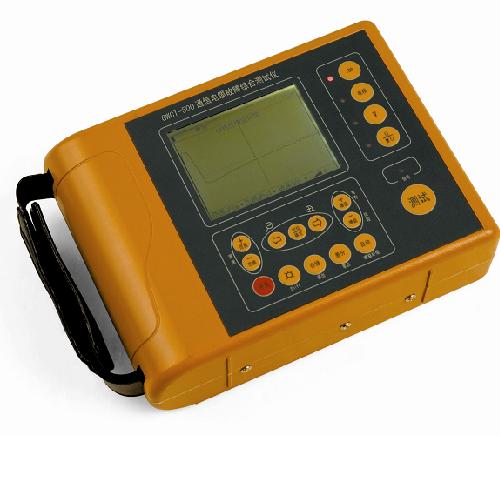

GWCT-500通信电缆故障综合测试仪
GWCT-500通信电缆故障综合测试仪

    GWCT-500通信
电缆故障综合测试仪,综合了TDR脉冲测试、电桥测试、电压/电阻/绝缘电阻测量功能,适用于通信电缆的断线、混线、绝缘不良等故障的查找;还可用于测量电缆的长度、波速度;也可用于区分电缆的中间接头和终端头等。



电缆故障检测仪    通信电缆故障检测仪

1.TDR脉冲反射法:可测断线、混线、严重绝缘不良故障。
2.自动测试快速准确。
3.增益补偿:数字信号处理,根据电缆衰减特性对增益进行补偿,不同距离上的故障反射幅值基本相同,有利于正确分析判断,且能延长有效测试距离。
4.波形存储功能。
5.电桥测试法:用于绝缘不良故障测距;测试速度快;抗干扰能力强;测距结果精确。
6.电压(V)测量功能:AC/DC电压测量。
7.电阻(Ω)测量功能。
8.绝缘电阻(MΩ)测量功能:100V测试电压。
9.人机界面友好,操作方便、直观。
10.大容量锂离子电池组供电;欠压自动关机,无操作自动关机。
11.功能全、性能高、质轻便携。



TDR脉冲测试功能:
测试范围:0~30km
分辨率:0~1km最大1m,2km最大2m,4~30km最大8m。
脉冲极性:2km以下单极性,2km以上双极性。
脉冲幅度:单极性30V,双极性±30V。
脉冲宽度:80ns~10μs,自动调节。
测试盲区:1m。
波速度调节范围:100~300m/μs。
增益调节范围:0~80db。
电桥测试功能:
测试精度:1%
电桥测试电压:100V
电压(V)测量功能:测量范围:0~70V(AC/DC)
电阻(Ω)测量功能:测量范围:0~20kΩ
绝缘电阻(MΩ)测量功能:
绝缘电阻测量范围:0~50MΩ
绝缘电阻测试电压:100V
(注:电压/电阻/绝缘电阻测量结果仅供参考,不作计量使用)
显示方式:320×240点阵LCD
供电电源:聚合物锂离子电池组,标称7.4V,3000mAH。
充电器输入电压:AC220V±10%,50Hz。
充电器输出电压:DC8.4V
充电电流:500mA
体积:210mm×160mm×65mm
重量:0.71kg(不含电池)

<
