GW9001变频接地特性测量系统具有很强的抗干扰能力，消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；采用纯正弦波大功率信号源做为测试电源，多频点采集数据，克服了双点异频插值法的局限性；特别适用于大型、超大型接地网接地阻抗及其它特性参数的测量。该系统功能强大、性能优越、使用方便。

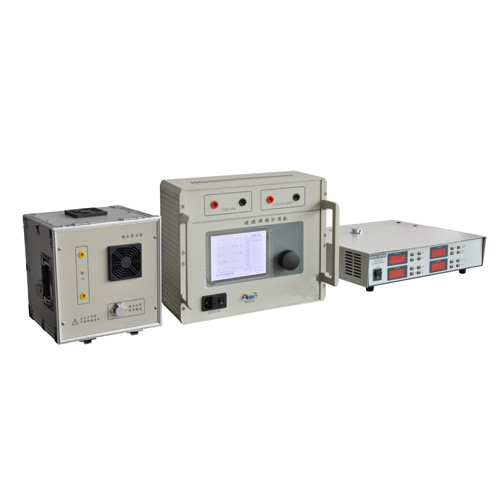

本测量系统由调频万用表、大功率信号源及耦合变压器组成。可扩展高配置版本时，采用先进的外接Rogowski线圈技术。
接地特性测量系统、变频接地特性测量系统
1. 超强的抗干扰能力 采用数字选频测量技术，选频特性尖锐，通频带仅±0.5Hz，有效屏蔽干扰信号，使接地阻抗测试轻松、简便。
2. 多点异频测试 吸取国际上先进的多点异频测试方式，克服了双点异频插值法的局限性，能明确发现和剔除因同频谐波干扰而产生的测量坏值，测量结果更加符合实际值。
3. 辅助测量极敷设简便 由于采用具有超强抗干扰能力的数字选频测量技术，试验回路无需大电流测试，电压测量输入阻抗高，辅助电流、电压极敷设方便，明显降低工作强度，提高工作效率。
4. 同屏显示多个测试参数 只需选择待测频率，选择频率下的电压、电流、阻抗、功率因数CosΦ、感性＋（L）、容性－（C）以及多次的测量结果和算术平均值同屏显示，一目了然。
5. 操作方便界面友好 使用“一键飞梭”（旋转鼠标）技术和大屏幕图形LCD，全中文提示信息，方便直观。
6. 自动计算阻抗平均值 每次测量结果可进行选择性的保存，保存的数据显示在屏幕的数据区，仪器自动将多次保存的测量数据计算出算术平均值并显示出来，省去人工计算，方便实用。
7. 自动量程转换 电压、电流的测量量程根据被测量的大小自动转换，无需人工操作，使用方便。
（一）测量技术参数：
1. 测量范围： 接 地 阻 抗 0～999.999Ω
电 压 0～2V～200V （自动）
电 流 0～2A～20 A （自动）
功 率 因 数 0.000～1.000 ＋（L）、－（C）
选 择 频 率 40Hz～70Hz （步进1Hz）
2. 输入阻抗：电 流 回 路 ≤0.1Ω
电 压 回 路 ≥1MΩ
3. 通频带： ≤±0.5Hz 衰减 ≥60dB/Hz
4. 测试时间： ≤3秒
5. 系统测量精度： 0.5级
6. 工作电源： 220 V±10％
7. 使用环境温度： -10℃～+50℃
8. 外形尺寸重量： 260×165×320mm 3.6㎏
（二）信号源技术参数
1. 输出容量 2kVA
2. 输出电压（电流） 0-150V （0-18.4AMax）
（两档） 0-300V （0-9.2AMax）
3. 波形失真度 ＜0.5%
4. 输出频率范围 40-450Hz
