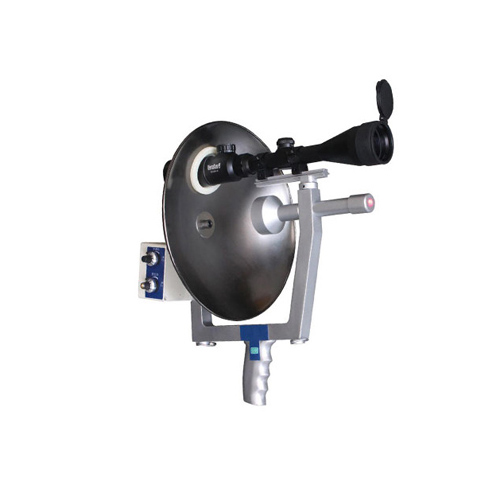

GW-610绝缘子故障远距离激光定位侦测仪
GW-610绝缘子故障远距离激光定位侦测仪

GW-610绝缘子故障远距离激光定位侦测仪

  随着现代电子器件技术的突飞猛进,高压设备故障检测灵敏度的瓶颈得以突破,我公司在国内外专家研究的基础上,采用先进的进口元器件,研制成功GW-610型
高压设备故障激光定位仪,填补了国内高压设备故障远距离侦测的技术空白。该仪器质量、性能完全超越国外同类产品。
  GW-610 绝缘子故障远距离激光定位侦测仪主要用于高压线路及供电设备远距离巡检,预知潜在故障,避免逐个上杆(或铁塔)检查,避免大面积检修。可检测高压接头放电,高压开关放电,电晕放电,绝缘子运行状况,节省人力,物力。


激光定位仪、线路故障测试仪、线路故障侦测仪、
高压设备故障激光定位仪、远距离激光定位侦测仪


1.  枪型侦测器,固定响应频率,中央频率40KHz±2Hz
2.  采用大口径集波器,强力聚焦被检测对象所发出的声波
3.  通过多个采集探头来接收被检测对象所发出的特征声波
4.  立体声耳机及液晶显示屏双重指示,效果明显
5.  采用较大功率的激光瞄准装置和光学瞄准装置配合来精准定位远距离侦测点
6.  抗干扰能力极强,不受噪音环境影响
7.  灵敏度可自由调节,可进行细致分析性侦测
8.  智能化程度高,可随时锁定仪器并自动进行峰值对比,便于记录
9.  无记忆锂子电池供电,可连续使用1000分钟以上,恒流智能充电,充满自停
10. 自动欠压报警(电压报警后请停止工作,以确保侦测的可靠性)
11. 头戴式耳机,可配合安全帽同时使用
12. 铝合金框架,坚固,方便
13. 安全可靠,可控制型激光,避免意外发生
应用范围:
1.  高压接头氧化放电侦测
2.  高压闸刀接触不良放电侦测
3.  电晕放电侦测
4.  污闪侦测
5.  电气设备局部放电侦测
6.  检测带电运行绝缘子不明闪络故障(多次跳闸合闸)
7.  检测带电运行绝缘子绝缘性能下降,有泄漏电流(泄漏电流小于1mA)
8.  绝缘子故障点定位



使用范围: 6-500(kV)
可连续工作时间: 不小于8小时
主机 中心频率: 40KHz±2Hz
灵敏度: 放电形式: 针尖拉弧放电
放电间歇: 4mm
电 压: 交流10kV 距离20m
交流35kV 距离30m
交流110kV 距离70m
交流220-1000kV 距离100m
工作电压: 7.4V(2节锂离子电池)
体 积: 250×125×140(mm)
铝合金托架 激光 输出波长: 650nm
光束发散度: 0.4mard
输出功率: 80mw
单筒瞄准镜 倍 率: 3-9倍
孔 径: 50mm
长 度: 295mm
高频传感器 中心频率fo: 40KHz±2Hz
中心电容Co: 2500±20%PF
使用温度: -30~60℃
重 量: 2.17kg
耳机 额定阻抗Z: 125Ω
频率范围: 100Hz-10KHz
灵 敏 度: (1W/1m)60dB
充 电 器 输入电压: AC220V±10%
输入频率: 50Hz±5%
输出直流电压: DC 8.4V
电 流: 1A
整机外包装尺寸: 470×340×420(mm)
全套整机重量: 7.18kg

<
