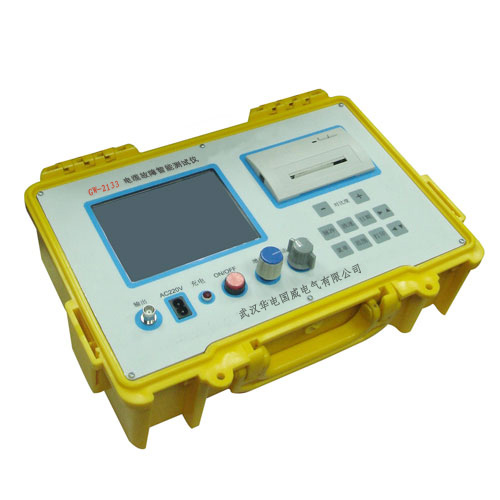

GW-2133电缆故障智能测试仪

GW-2133电缆故障智能测试仪

有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍，不及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。因而，电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式。
电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

电缆故障检测仪、电缆故障测试仪、电缆故障智能测试仪

1. 功能齐全
测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的精确位置。
2. 测试精度高
仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
3. 智能化程度高
测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
4. 具有波形及参数存储，调出功能
采用非易失性器件，关机后波形、数据不易失。
5. 具有双踪显示功能。
可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。
6．具有波形扩展比例功能。
改变波形比例，可扩展波形进行精确测试。
7. 可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
8. 具有根据不同的被测电缆随时修改传播速度功能。
9. 小体积便携式外形，内装可充电的电池供电，方便携带和使用。

1. 应用范围及用途
仪器可测试各种型号的电力电缆（电压等级1kV～35kV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。
2.最远测试距离：32km (明线可达100千米)
3. 探测盲区：　　　1m
4. 读数分辨率：　　1m
5. 功耗：　　　　　5VA
6. 使用条件：环境温度　　　 0℃～＋40℃
（极限温度　　－10℃～＋50℃）
相对湿度　　　40℃（20～90）%RH
大气压强　　（86～106）Kpa
7. 重量：3.5kg

注：产品配套
GW-2136 电缆故障测试系统（标配）
1. GW-2131 直流高压发生器
2. GW-2132 电缆寻迹及故障定位仪
3. GW-2133 电力电缆故障智能测试仪
GW-2137 电缆故障测试系统（全配）
1. GW-2131 直流高压电源装置
2. GW-2132 电缆寻迹及故障定位仪
3. GW-2133 电力电缆故障智能测试仪
4. GW-2134 电缆识别仪
5. GW-2135 遥控型高压电缆安全刺扎器
