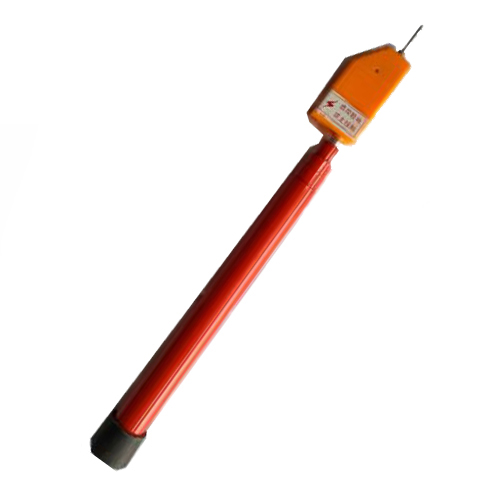

GW-2型语言高压验电器

GW-2型语言高压验电器

GW-2型语言高压验电器属于高压验电工具。可以检测2KV以上的高压电源是否带电，不同电压等级的验电器配用相应电压等级的绝缘杆，最高可检测500KV的电源是否带电。本验电器具有体积小﹑重量轻﹑使用简单﹑携带方便等特点。广泛用于变电站﹑发电厂﹑工矿企业以及科研部门﹑实验室﹑检测站﹑电工维修部门进行电压检测和野外电工作业等。
绝缘杆选用兵工企业生产的三球牌高压防潮绝缘杆，符合IEC/IC78标准，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘等特点。绝缘杆的材质特性及耐压见表一﹑表二。
本产品经电力工业部武汉高压研究所检验符合国家标准。
（表一）绝缘杆的材质特性：

项目	单位	指标
耐热性不低于	℃	200
抗冲击（纵向）不低于	mpa/cm	147
抗弯度（纵向）不低于	mpa	343
表面电阻系数（水浸后）不低于	Ω	10×10¹¹
体积电阻系数（常态）不低于	Ω/cm	10×10³¹

（表二）绝缘杆的冲击耐受电压：

绝缘杆额定电压(KV)	10	35	110	220	330	500
冲击耐受电压(KV)	100	150	250	450	900	1175
检测长度(米)	0.4	0.6	1.0	1.8	2.8	3.7

验电器,感应验电器,语言高压验电器，非接触式验电器

GW-2型语言高压验电器，属于高压验电工具，由信号仪配用高压绝缘杆组成。信号仪内部采用掩膜集成电路。在验电时，电压信号进入信号仪内的集成电路，集成电路将电压信号处理成电信号后，启动语音电路和灯光指示。

GW-2型语言高压验电器，属于接触式验电器，自动检测带电体是否带电。当被测电压大于验电器的触发电压时，信号仪将启动语音电路，发出语言：“有电危险，请勿靠近”。同时在信号仪底部有灯光显示。
10KV以下的验电器在不使用绝缘杆时，也可以将信号仪当作220V低压验电器使用。

信号仪的基本性能：

1﹑使用温度：0℃~40℃

2﹑储存温度：-10℃~50℃

3﹑相对湿度：＜85%

4﹑内阻：2MΩ

5﹑电源：1.5V五号干电池（两节）

6﹑静态电流：＜1uA

7﹑工作电流：约30mA

8﹑输出：语言及灯光

9﹑尺寸：18mm×35mm×60mm
10﹑重量：80g
另：本公司可根据要求定制感应式（非接触式）验电器。

验电器的技术数据

额定电压（KV）	触发电压（KV）	绝缘杆有效长度（米）	绝缘杆收缩长度（米）	绝缘杆伸出长度（米）	节数
6	1-2.4	0.4	0.26	0.8	4
10	1.5-4	0.7	0.26	0.8	4
35	5-14	0.9	0.3	1.35	5
110	16-44	1.3	1.1	3.0	3
220	33-88	2.1	1.1	4.0	4
330	50-130	3.1	1.1	4.0	4
500	75-200	4	1.1	5.0	5

绝缘杆有效长度：在使用验电器时，握绝缘杆的手离验电器的最小距离。

绝缘杆收缩长度：验电器配用的伸缩绝缘杆收缩后的大约长度。

绝缘杆伸出长度：验电器配用的伸缩绝缘杆伸出后的大约长度。
