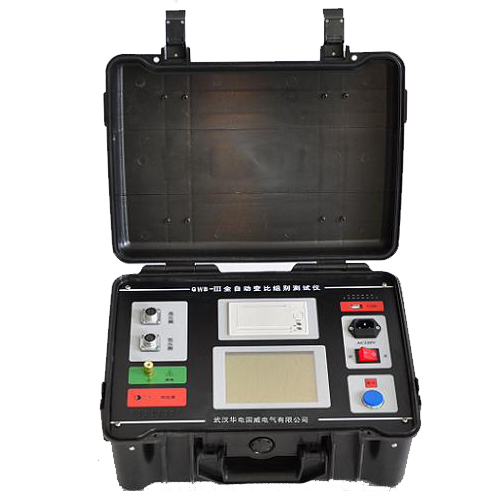

GWB-III特种变压器变比组别测试仪
GWB-III特种变压器变比组别测试仪

GWB-III特种变压器变比组别测试仪

  特种变压器变比组别测试仪是针对电力系统的三相变压器、特别是Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器设计的。
  仪器输入单相电源,由内部功率模块产生三相电源或二相电源,输出到变压器的高压侧,然后高压低压同时采样,最后计算出组别、变比、误差、相位差。
  仪器采用大屏幕液晶显示,全中文菜单及汉字打印输出。
  仪器内置使用说明书,可随时查阅。
  仪器可以通过USB口直接由上位机进行控制,完成设置测量上传数据保存打印等操作。
  仪器操作十分方便,是电力系统、变压器生产厂家和铁路电气系统理想的变压器变比组别极性测试仪。


变比组别测试仪  特种变比测试仪  变压器变比组别测试仪  电压比测试仪  特种变压器变比组别测试仪


1、特别适合特种变压器的变比及相位差测试。
2、特别适合测量带移相的整流变压器的测量,很直观的显示移相的角度
3、自动产生幅值稳定、相位恒定的三相(120°)或两相(90°)电源。
4、不受变压器内部接线方式的约束,直接测量高、低压侧的电压比值及相角差。
5、真正意义上的三相同时测量。
6、测试参数一次性设定,转换分接开关后直接测试,自动判断分接位置及转换后的标准变比。
7、速度快,一组数据的测试时间为8秒钟。
8、测试结果不受工频电源频率及幅值波动的影响。
9、内部具有过流保护功能,高、低压反接的保护功能。
10、可以完全由上位机控制整个测试过程,保存数据,打印试验报告。
11、测试结果自动保存,最多可保存99个。
12、仪器内置使用说明书,可以随时查阅。


1变比测试范围:      1~5000
2组别测试范围:      1~12
3变比测试准确度:    变比范围1~1000:0.2级
  变比范围1000~2000:0.5级
  变比范围2000~5000:1级
4变比分辨率:       0.0001
5角度分辨率:        0.01°
6仪器电源输入:      220V±10% 、50Hz±1Hz
7、使用温度:         -20℃~40℃
8、相对湿度:         ≤85%,不结露
9、体积:             320mm×400mm×170mm
10、主机:             7kg



<
